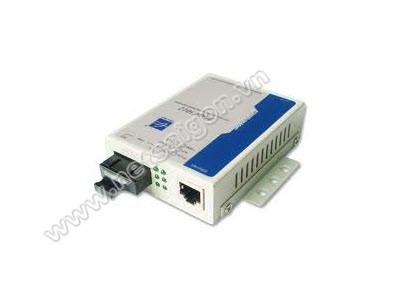

MODEL3012 là bộ chuyển đổi quang sang Gigabit Ethernet (10/100/1000M). Cung cấp cấp giải pháp quang hóa mạng cáp đồng với chi phí hiệu quả, là lựa chọn hoàn hảo cho việc nâng cấp hệ thống mạng trong tương lai. Khoảng cách truyền tín hiệu bằng cáp quang lên tới 120Km với cáp Single-mode. MODEL3012 có kích thước nhỏ gọn dễ sử dụng, 1 cổng kết nối điện RJ45 sử dụng cáp mạng UTP và 1 cổng kết nối quang đầu kết nối SC hoặc FC hoặc ST sử dụng cáp Multi-mode hoặc Single-mode. MODEL3012 tự động nhận tín hiệu cáp thẳng hoặc cáp chéo, hỗ trợ 2 chế độ Full/Half-duplex. MODEL3012 không cần cấu hình chỉ cần cắm là chạy. Ứng dụng lớn trong FTTx, Giga Ethernet.

1. Chuẩn IEEE802.1 10Base-T, IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-TX, IEEE802.3z 1000Base-SX/LX
2. Hỗ trợ tự động kết nối MDI/MDI-X, tự động tương thích 10M/100M/1000M
3. Hỗ trợ full /half duplex, truyền dẫn điểm tới điểm
4. Nguồn vào trên thiết bị 5VDC
5. Plug-and-play, cắm là chạy, dễ dàng lắp đặt
6. Có thể cài trong rack 2U 19", 14 khe cắm (RACK2000)

Chuẩn

IEEE802.1 10Base-T, IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-TX, IEEE802.3z 1000Base-SX/LX

Tín hiệu điện

T+, T-, R+, R, GND

Tín hiệu quang

TX, RX

Chế độ làm việc

Truyền dẫn tín hiệu không đồng bộ, điểm tới điểm, Full/Half duplex

Tốc độ cổng điện

Thích ứng 10/100/1000Mbps

Tốc độ cổng quang

1000Mbps/1.25Gbps

Khoảng cách cổng điện

100M/328 ft

Khoảng cách quang

Multi-mode: 2; 5Km hoặc Single-mode 20; 40; 60; 80; 100; 120KM

Loại dây cáp điện

UTP 5 (EIA/TIA 568)

Loại dây cáp quang

Multi-mode 50/125, 62.5/125μm

Bước sóng cổng quang

850nm, 1310nm, 1490nm, 1550nm

Đầu kết nối cổng điện

1 cổng RJ45

Đầu kết nối cổng quang

Chọn SC hoặc FC hoặc ST

Nhiệt độ hoạt động

-10°C ~ 65°C

Nhiệt độ lưu trữ

-20°C ~ 70°C

Độ ẩm trung bình

5% ~ 95%

Nguồn

5VDC, -48VDC hoặc 110VDC~220VAC

Suy hao

2W

L*W*H

94mm*71mm*26mm

Vỏ

Hợp kim

Màu

Trắng

Trọng lượng

230g

MODEL3012

Multi-mode, 550Km (2Km), 5VDC, SC, FC or ST, optional

MODEL3012S/20

Single-mode, 20Km, 5VDC, SC, FC or ST, optional

MODEL3012S/40

Single-mode, 40Km, 5VDC, SC, FC or ST, optional

MODEL3012S/60

Single-mode, 60Km, 5VDC, SC, FC or ST, optional

MODEL3012S/80

Single-mode, 80Km, 5VDC, SC, FC or ST, optional

MODEL3012S/100

Single-mode, 100Km, 5VDC, SC, FC or ST, optional

MODEL3012S/120

Single-mode, 120Km, 5VDC, SC, FC or ST, optional

MODEL3012SS/20

Single-mode, single fiber, 20Km, 5VDC, SC, FC or ST, optional

MODEL3012SS/40

Single-mode, single fiber, 40Km, 5VDC, SC, FC or ST, optional

MODEL3012SS/60

Single-mode, single fiber, 60Km, 5VDC, SC, FC or ST, optional

MODEL3012SS/80

Single-mode, single fiber, 80Km, 5VDC, SC, FC or ST, optional
